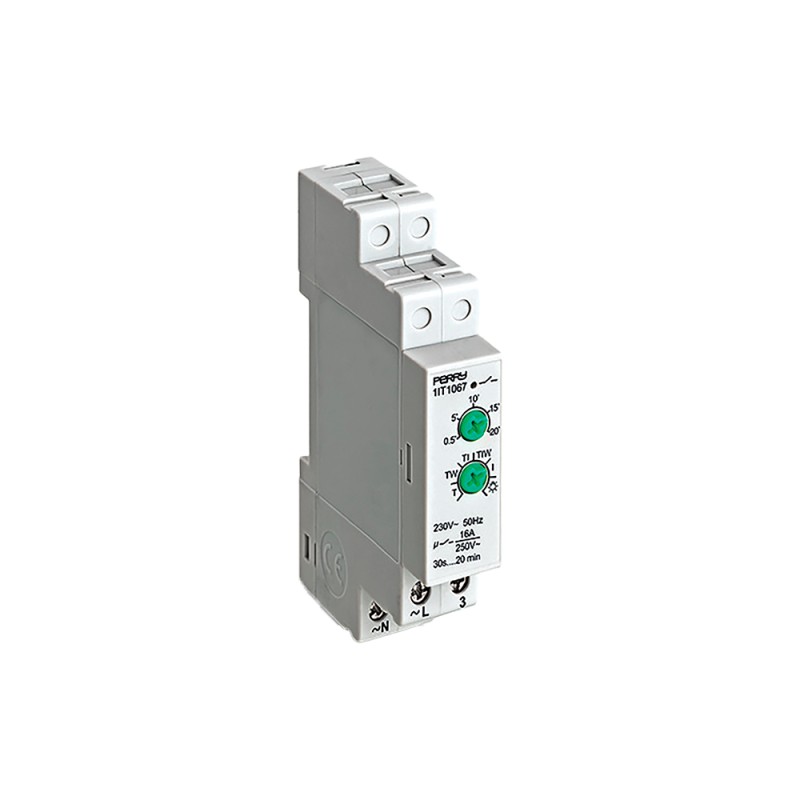

L'interrupteur minuterie multifonction est conçu pour les luminaires nécessitant un arrêt automatique après une durée prédéfinie (réglable de 30 secondes à 20 minutes). Grâce à son microcontrôleur intégré, cet appareil propose six modes de fonctionnement différents, sélectionnables par un sélecteur rotatif. Parmi ces modes, conforme à la norme DIN 18015-2, figure une fonction de pré-avertissement informant l'utilisateur de l'extinction imminente de l'éclairage de la cage d'escalier (15 secondes). Il est également possible de programmer l'éclairage pour une durée maximale de 45 minutes, pratique par exemple pour le nettoyage de la cage d'escalier.

L'une des caractéristiques importantes de cet appareil est sa commande intelligente par relais, dotée de la technologie de « passage par zéro » qui optimise la gestion des entrées et sorties de charge, prolongeant ainsi la durée de vie du relais.

CARACTÉRISTIQUES TECHNIQUES

Tension d'alimentation : 230 V~ ± 10 %, 50 Hz

Type de sortie : Relais unipolaire normalement ouvert (NO), polarisé, 16 A/250 V~

Temporisation : Réglable de 30 secondes à 20 minutes.

Avertissement de coupure de courant : en modes de fonctionnement TW et TIW

Possibilité d’activer la fonction de nettoyage des escaliers : en modes de fonctionnement T et TW

Section du câble aux bornes : 1 à 6 mm²

Indice de protection : IP 20
Température de fonctionnement : -10 °C à +55 °C
Température de stockage : -20 °C à +65 °C
Installation : sur rail DIN
Courant maximal consommé par les boutons lumineux : 150 mA avec protection contre les surcharges
Dimensions : 17,5 mm × 60 mm × 90 mm
Normes de référence pour le marquage CE : LVD/CEM, EN 60669-2-3, EN 60669-2-1
